儲存數據拉力計FA-500KN的現場操作(圖)



一、按鍵說

1、ON鍵—開機鍵

按此鍵時，電源打開，同時電源信號燈會亮起來（充電時此信號燈也會亮起）。

2、OFF鍵—關機鍵

在儀器正常工作狀態下按此鍵，儀器關機，但儲存的記憶數據不會消失。

3、DATA鍵—記憶鍵

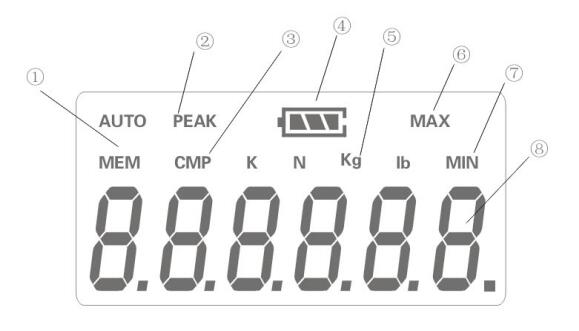

按此鍵時， 存儲的測試數據（記憶數據）會依次被調出來顯示于屏幕上，此時MEM字樣閃爍，首先顯示記憶地址，2秒后自動顯示記憶數據。按置零鍵可退出記憶。

4、UNIT鍵—單位鍵

按此鍵可執行計測單位的切換， 可循環顯示N（牛頓） 、kg（公斤）、lb（磅）三種單位。在測試數據顯示狀態下, 也可完成同一數值的單位換算。 在儲存數據拉力計FA-500KN以上規格中，與字母K組成KN（千牛）、Kkg（噸）、Klb（千磅）。

5、PEAK鍵—峰值鍵

每按此鍵一次會有“PEAK”顯示、“AUTO  PEAK”顯示或“PEAK”消失的切換。即峰值保持、峰值保持自動解除、負荷實時值模式的切換。

6、SEND鍵—翻轉顯示鍵/選擇鍵

在正常工作狀態下按此鍵可翻轉顯示屏顯示方向； 在設置狀態時，按此鍵可使閃爍的數字在“0”和“9”之間變化。

7、MEMO鍵—存儲鍵

按此鍵時，屏幕上顯示的測試數據會被儲存起來。儲存的數據可利用DATA鍵調出來逐一瀏覽。

8、ZERO鍵—清零鍵

按此鍵時，屏幕上的測試值會被歸零。

當所使用的夾具的重量超過量程的 20% 或本機有超過量程 20%的負荷時，按 ZERO鍵無法清零，此時需選用較輕的夾具或解除所加的負荷，再次清零。

按住此鍵5秒鐘，存儲的測試數據可以全部清除（某些狀態下可能無法清除，則關機后重新開機再執行此功能，即可清除全部記憶數據）。

9、SET鍵—設置鍵

開機狀態按下SET鍵，此時會有設定的項目顯示出來，顯示出來的是TEST，2秒后自動出現數字設定窗口，顯示0001，可利用SEND鍵選擇0001，0002，0003，0004，0005，0006 0000，默認為0001標準測試模式；然后再按SET鍵，依次出現AODT感應值，LODT下限值，HIDT上限值，CPDT比較值，LIGHT背光燈，OFFT自動關機時間，數字設定窗口都在各自對應的項目出現2秒后自動顯示，利用SEND鍵和SET鍵設定所需參數,顯示SETEND，表示設定結束，進入測試狀態。

AODT   感應值設定

在推拉同時測試時，設定感應值 Fa。如：推力測試，數值超過感應值，表示“推”開始測試，之后數值低于感應值，表明推力測試結束； 反之，可進行反方向拉力的測試，當數值超過感應值，表示“拉”開始測試，之后 數值低于感應值，表明拉力測試結束。

LODT   測試值下限設定

設定測試值下限，低于下限為超出范圍，“MIN”顯示。

HIDT   測試值上限設定設定

儲存數據拉力計FA-500KN的測試值上限，高于上限為超出范圍，“MAX”顯示。

儲存數據和記憶清除

1、儲存數據—-只有在峰值保持狀態下，測試完成后，按MEMO鍵測試值會被儲存起來，顯示屏上會有MEM字樣顯示，儲存的記憶資料在關機后也可保存,用DATA鍵查看記憶資料時，MEM閃爍，先出現記憶次數，2秒后自動出現記憶數值。按ZERO鍵可退出記憶直接進入測試。

2、記憶清除—-在儀器正常工作狀態下，按ZERO鍵四秒以上，全部的記憶數據會被清除掉，MEM字樣消失，表示儀器中沒有儲存數據。

3、重力加速度值的更改—-本儀器用戶可自行輸入使用地的重力加速度值。在開機前按住PEAK鍵不放，再按ON鍵，即可進入重力加速度值 設置界面，輸入新的重力加速度值后，按SET鍵儀器自動關機。重新開機即可使用。
